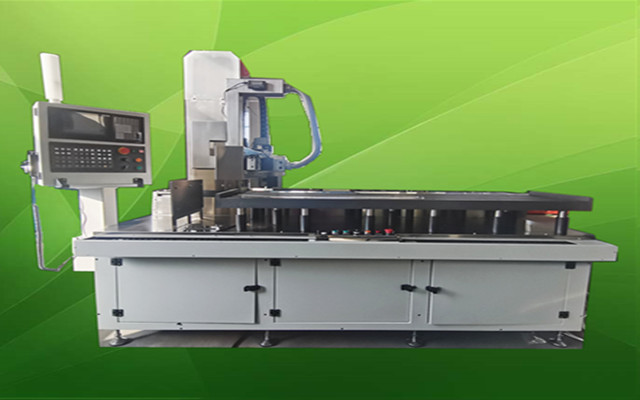

一. 機床簡介

       滑枕動柱型數控立式加工中心是為加工陶瓷類零件或切屑為粉狀材料而設計，整體布局采用X軸為動柱式(立柱行走)，Z軸為滑臺式(滑鞍在立柱中上下移動)，Y軸為滑枕式(滑枕在滑鞍中呈懸臂狀伸出/縮回)。     這樣布局可以在滑枕伸出的根部位置，安裝一面由防護罩組成的防護幕墻，最大限度地阻擋陶瓷類零件的干粉式切屑與機床移動部件的接觸，延長機床的導軌、絲杠、軸承等部件的使用壽命。

     二. 機床特點

1、關鍵部件采用鑄件，具有變形量小、剛性高、穩定性好等特點；

2、刀柄選用BT40連接方式，方便快捷更換刀具，保證定位精度；

3、選用線性導軌（配防塵滑塊）導向，強度高、精度好、耐磨性好；

4、高精度滾珠絲杠螺母副傳動，有效消除傳動間隙，提高傳動效率；

5、進給軸伺服電機驅動，進給精度精確可靠，響應速度快，無級變速；

6、工作臺固定，工作臺承載重量大、剛性好、精度高，操作者更容易靠近工作臺，裝卸工件等操作更加容易和省力；

7、氣動換刀裝置，配備蓄能儲氣罐，保證壓力穩定及換刀的穩定性；

8、潤滑裝置降低摩擦系數，延長傳動部件運動部件的有效使用壽命；

9、機床加工區和移動區分開，各運動部件遠離切削區，加工時只需移動刀具，運動部件質量不變，

   從而確保了工件的加工精度和質量。機床重要部件不易受切屑、切削液等影響而產生故障，

   機床具有少故障易維護的特點；

10、三軸防塵防護鈑金考慮在干式切削粉塵多的環境下運行順暢；

11、全封閉防護裝置，使機床加工過程更安全、干凈，外觀更整潔、美觀；

12、配備完整的電氣系統、數控系統，實現機床加工操作高度自動化。

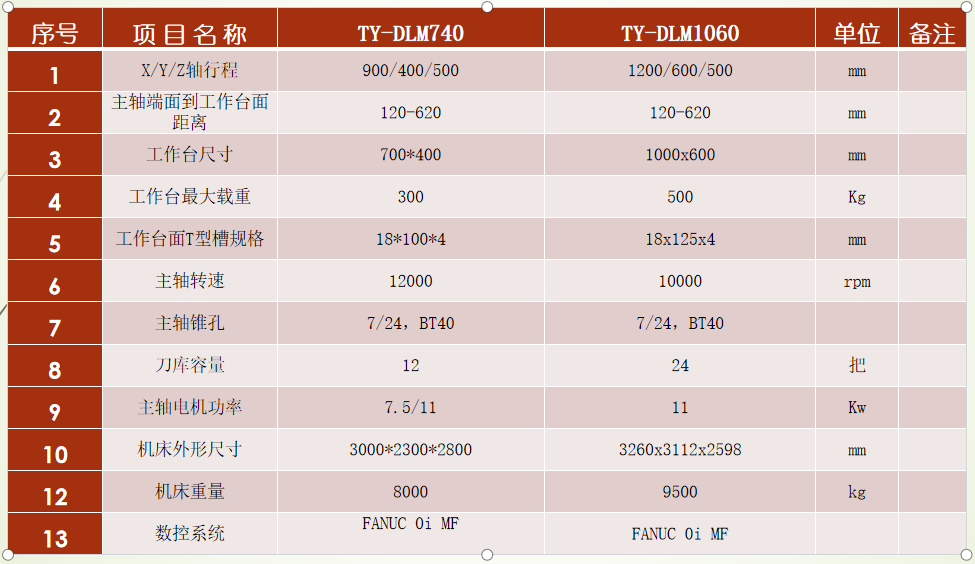

     三. 機床主要技術參數
